液氨全容儲罐

液氨全容儲罐結構描述

本儲罐采用平底圓筒雙金屬全容罐結構，儲罐結構采用下述形式：

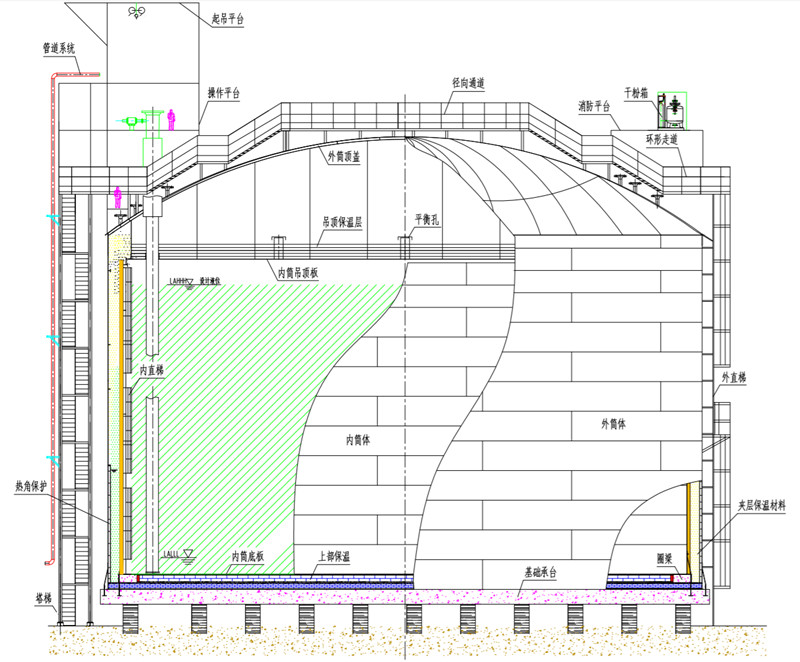

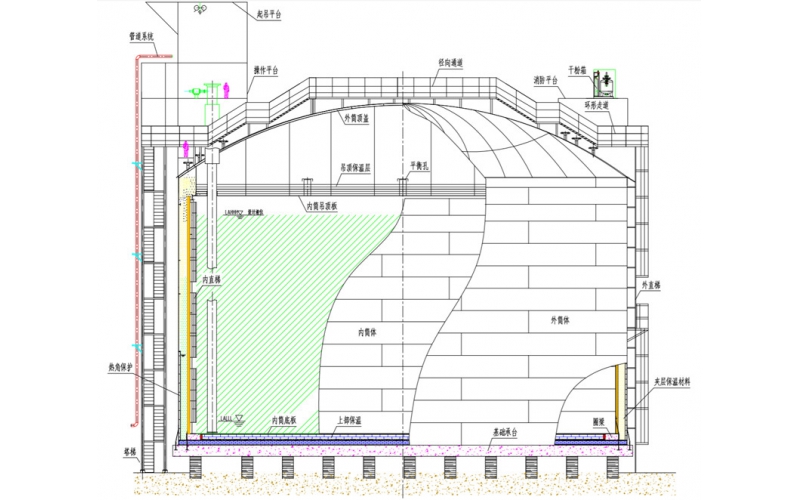

雙層金屬壁、平底、內懸頂、外拱頂、立式圓筒、全包容結構，由主容器、次容器、熱角保護層、底部絕熱、夾層絕熱（或外部保溫）、吊頂絕熱、儲罐頂部鋼結構、塔梯、設備閥門、電氣儀表及基礎平臺等組成。

液氨液體儲存于全容罐內罐（主容器）中，外罐（次容器）用于盛裝蒸發氣體及保冷材料（外保溫結構的管壁夾層不充填珠光砂）。當內罐泄漏的情況下，依靠外罐熱角保護系統有效儲存部分液氨液體。內外罐均為平底、圓筒形金屬儲罐，內罐頂為吊頂型式，通過吊桿懸掛于外罐拱頂支撐結構，外罐頂為球型拱頂，頂部支撐結構為肋環形網架。液氨儲罐基礎采用混凝土高架承臺結構。

儲罐內罐整體采用16MnDR材質，外觀壁板和底板選用16MnDR材質，頂蓋選用Q345R材質（頂蓋龍骨選用Q345E材質）。底部保溫選用玻璃磚，頂部保溫選用保溫棉，夾層包選用珠光砂（外保溫選用聚氨酯）。

液氨雙金屬全容罐吊頂結構具有如下優點：

①全容罐結構保證在內罐泄漏的情況下，外罐熱角保護系統有效儲存部分液氨液體，蒸發的氣體通過放空管線排出。

②全容罐結構根據規范要求防火間距少，土地利用率高。

③內罐設計時不需考慮內部正壓及夾層真空載荷，在儲罐發生超壓或真空事故時內罐不受任何影響，安全性更高。

④吊頂結構接管不需考慮夾層內管道補償問題。對拱頂結構的內罐，管道兩端分別與內罐及外罐固接，而對吊頂罐，管道僅一端固定在外罐頂部，另一端可自由伸縮。

⑤儲罐夾層儲存液氨蒸發氣，不需夾層氮封系統，可節省配套閥門及日常運行費用，且操作及控制系統更加簡單。
