高壓氮氣儲罐（高壓氮氣儲存罐/氮氣承壓儲罐/氮氣高壓儲氣罐）

高壓氮氣儲罐用于工業氮氣（N?）的集中承壓儲存、暫存緩沖與穩定供給，常見于化工與精細化工裝置的置換/惰化系統、工藝吹掃與密封保護、公用工程氮氣站、PSA/膜分離制氮系統配套、高壓測試與氣密試驗系統、儀表與執行機構的氣源系統以及對瞬時流量與壓力穩定性要求較高的工業場景。氮氣本身不燃不爆、化學性質穩定，但在高壓儲存工況下，其工程關注點并不在“介質危險性”，而在“壓力邊界 + 動態用氣波動 + 放散與聯鎖路徑 + 運行維護可控性”。很多項目在氮氣系統上出現的波動、頻繁啟停、末端壓力不穩、閥門壽命短、甚至因誤操作導致的超壓或放空事件，本質上都與儲罐作為系統緩沖節點的選型與配置有關。

在典型氮氣系統中，上游氮氣可能來自PSA制氮、液氮汽化、外購瓶組/管束或集中供氣站，經過壓縮與后處理進入儲罐儲存，再通過調壓/穩壓單元向下游供給。下游用氣往往具有明顯的波動特征：例如裝置開停車階段集中置換、間歇吹掃、閥門執行器瞬時動作、反應釜惰化補氣、氣密試驗階段短時大流量充氣等。若系統沒有合適的高壓儲罐緩沖，壓力會直接隨用氣波動而變化，導致調壓閥頻繁動作、壓縮機頻繁啟停、末端壓力抖動，最終表現為用氣不穩定、能耗升高、設備磨損加劇。配置高壓氮氣儲罐后，上游制氮/壓縮端可以在相對穩定的工況下運行，儲罐吸收供需波動并向下游提供更平穩的壓力與流量，實現削峰填谷，提升系統的抗擾動能力與連續運行能力。

一、應用場景與功能定位：先明確“它在系統里干什么”
高壓氮氣儲罐在工程上常見三種定位：
1）穩壓緩沖：為下游提供穩定壓力邊界，減少瞬時波動對調壓閥與末端工藝的影響；
2）儲能供給：在短時大流量需求（例如快速置換或氣密試驗）階段釋放儲能，避免上游壓縮端超負荷；
3）切換與冗余：在上游制氮/汽化切換、檢修或短時中斷時提供庫存保障，提升系統可靠性。
不同定位對應的選型邏輯不同。穩壓更關注壓力波動范圍與調壓動態；儲能更關注可用氣量與放空策略；冗余更關注應急時間與上游恢復窗口。只有把定位說清楚，容積、壓力等級、閥組與儀表方案才能真正貼合現場。

二、壓力等級與壓力邊界：不要只看“工作壓力”
高壓氮氣儲罐的設計壓力應結合系統最高可能壓力、溫度影響與異常工況校核。工程上常見誤區是：按“正常供氣壓力”選一個壓力等級，忽略了壓縮機停機后的升壓路徑、閥門誤關形成的封閉段受熱升壓、減壓閥故障導致下游回壓、以及試驗工況下的高壓充氣峰值。正確做法是先梳理壓力邊界：

• 上游最高輸出壓力與控制精度；

• 下游允許的最高壓力（含設備承壓能力與安全閥整定）；

• 異常工況下壓力如何上升、由誰限制（控制閥還是安全保護裝置）；

• 環境溫度變化對罐內壓力的影響（尤其室外日曬或設備間散熱環境）。
  明確邊界后，再確定安全閥/爆破片（如配置）的整定與排放能力、背壓條件與排放去向（按項目方案），避免出現“裝了保護但排不出去”或“排放去向不明確導致現場無法執行”的問題。

三、容積怎么定：用“用氣波動 + 允許壓降 + 上游響應”反推
高壓氮氣儲罐容積不是越大越好。工程上更建議用以下思路反推：
1）明確下游的峰值流量與持續時間（例如置換階段、氣密試驗階段、執行器集中動作）；
2）明確允許的壓力波動范圍（例如儲罐壓力從P1下降到P2仍能滿足調壓閥入口要求）；
3）明確上游響應能力（壓縮機啟動時間、制氮系統爬坡時間、汽化系統切換時間）。
儲罐容量需要覆蓋“上游來不及響應的那段時間”，并確保在最不利時刻末端仍能滿足最低供氣要求。對需要短時大流量的場合，常?！叭萘?閥組路徑”比單純提高上游設備功率更經濟；對連續穩定供氣的場合，合理的緩沖容量可顯著減少壓縮機啟停頻次與能耗。

四、接口與閥組：把運行與檢維修的“可操作性”設計出來
高壓氣體系統的長期可靠性很大程度取決于閥組與接口邏輯。高壓氮氣儲罐通常需要：進氣口、出氣口、放空/泄放口、排污/排凝（如有）、取樣口、壓力/溫度測點、必要的檢修口等。接口數量要控制在“最小充分”，避免多余噴嘴增加泄漏點；同時要保證：

• 關鍵閥門可達、可隔離、可檢修；

• 放空路徑與排放去向明確（室外高空排放、導向排放或回收按方案）；

• 需要置換或檢修時能做到可排盡、可驗證（尤其高壓系統的殘壓釋放與確認）；

• 管線支撐與柔性段設計合理，避免應力把密封面“拉開”導致慢性泄漏。
  很多項目后期“總是微漏、總要緊螺栓”，根源往往是管線應力與振動控制不足，而不是容器本體質量問題。

•

五、安全與運行管理：窒息風險與誤操作風險要前置
氮氣大量泄漏會降低氧含量，形成窒息風險。高壓氮氣儲罐的布置應考慮通風條件與人員通行路徑，避免布置在半封閉低洼空間；必要時結合現場管理設置低氧監測與報警（按項目風險評估）。同時，高壓系統的誤操作風險更突出：閥門開關順序、放空操作、充氣/泄壓步驟必須固化為操作規程，并通過明顯的閥門標識、流程牌與必要的聯鎖措施降低誤操作概率。對氣密試驗與高壓沖放等場景，應明確“誰批準、誰操作、誰監護、誰復核”，把高壓風險控制在流程里而不是經驗里。

六、制造與交付：資料齊全與安裝對接清單同樣關鍵

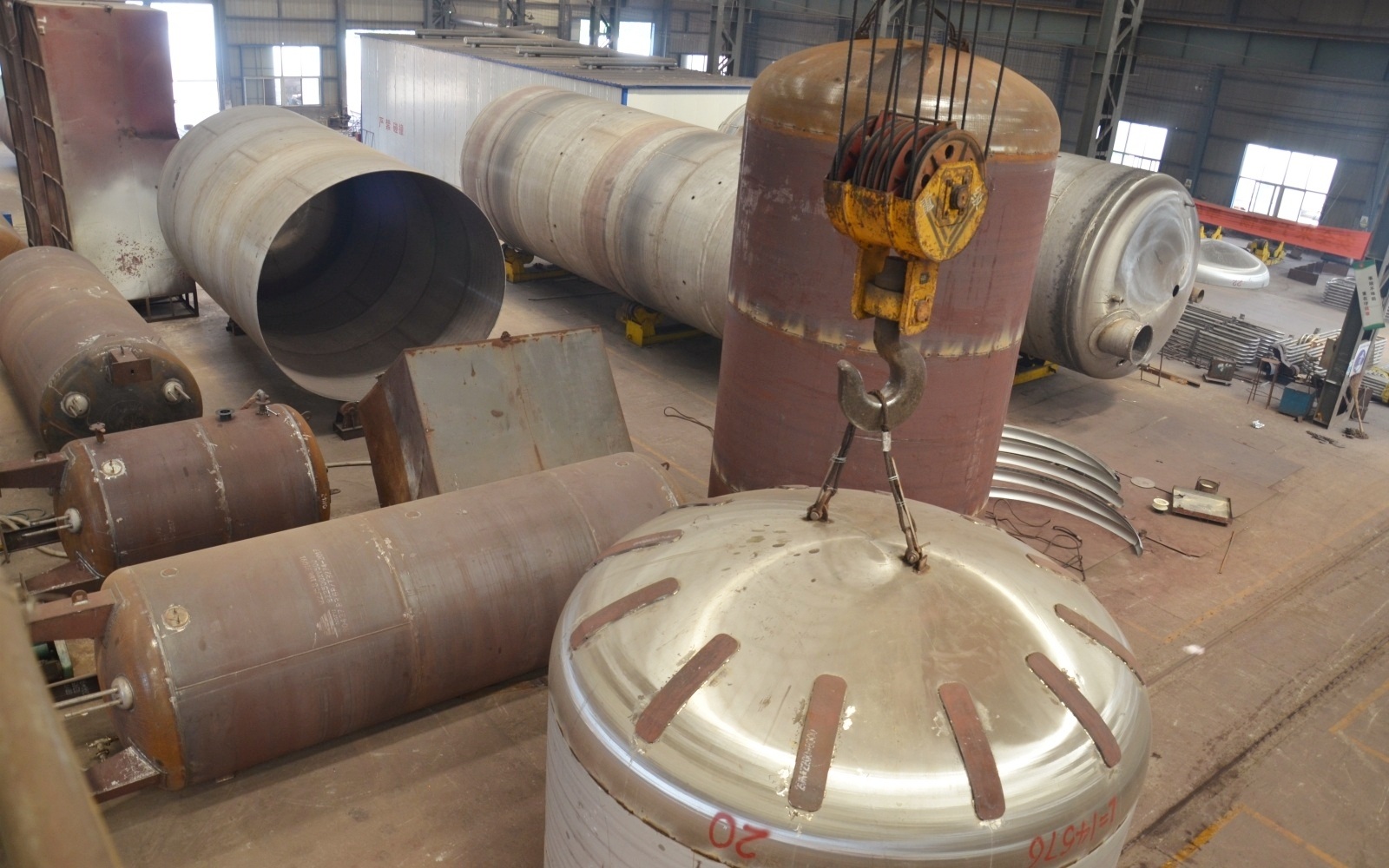

高壓氮氣儲罐在制造階段應按項目技術條件完成材料驗收、焊接工藝評定、焊縫無損檢測、耐壓試驗與必要的氣密性檢驗等，并形成可追溯的交付資料。交付階段應重點保護噴嘴密封面與閥組，確保到貨后接口無損傷；安裝階段應完成基礎驗收、就位復核、接口方位核對、管線支撐與應力校核，并在投用前完成泄漏檢查、聯鎖與安全附件校驗（按方案）。在工程對接中，菏澤花王壓力容器股份有限公司通常會把噴嘴方位、閥組邏輯與出廠資料清單作為交付的關鍵點，減少現場反復與二次改造。
